一、概述

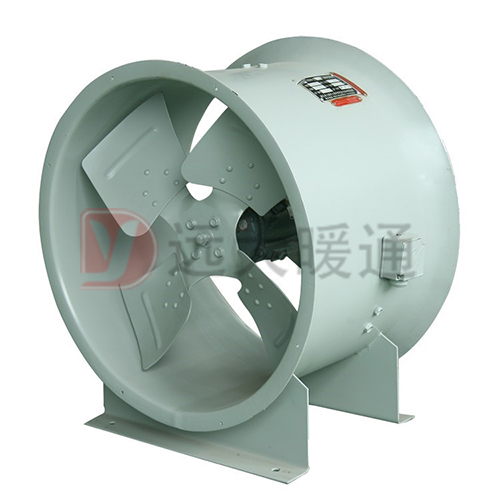

1.1. T35- 11型軸流式風機主要用于一般工廠、倉庫住宅內通風換氣或加強暖氣散熱用。風機按機號分由280-1120mn共三十個規格。每一規格風機葉片數都為4片,葉片角度有15°、20°、25°、30°、35°五種,參數范圍廣,風量800-67000mih,風壓40-470Pa。風機可壁式安裝也可普道式安裝。
1.2. 產品分類
●按外形結構分:壁式、崗位式、管道式。
●按使用環境分:
普通型:適用于非易燃、易爆及無腐蝕性氣體的環境中。
防腐型:葉輪、機殼為玻璃鋼,適用于含有腐蝕性氣體的環境中。
防爆型:電機為隔爆型、葉片為鋁合金,適用于易燃、易爆氣體環境,防爆等級為EXd II BT4。
1.3. 為適應不同場所噪聲的要求,風機均可配不同長度的消聲器,也可將風機成包覆式。
二、工作條件
工作溫度:- 20-~+40℃;
濕度:小于90% ;
介質條件:
常規型:非腐蝕、非易燃、易爆氣體(含塵量不超過100mg/m)。
防爆型:非腐蝕含有易燃、易爆氣體(含塵量不超過100mg/m)。
防腐型:有腐蝕性氣體(無任何粉塵)。
工作電源:三相、380V/50Hz(小功率風機可做成單相220V,請訂貨時注明)。
三、配置
3.1.標準配置
●葉輪; ●電機; ●機殼(風筒、電機支架); ●底腳。
3.2.備選什及附件(訂貨時注明是否購買)
※減振設備; ※ 控制箱; ※網罩; ※對接法蘭; ※百葉風口。
四、加工工藝
4.1. 風機葉輪:十字架為鋼制沖壓下料,液壓成形,葉片為鋁合金沖壓后液壓成形葉片與十字架鉚接裝配成形。葉輪經靜、動平衡校正,平衡精度不大于G5.6級。
4.2. 風機外筒法蘭為采用整體翻邊旋壓而成。

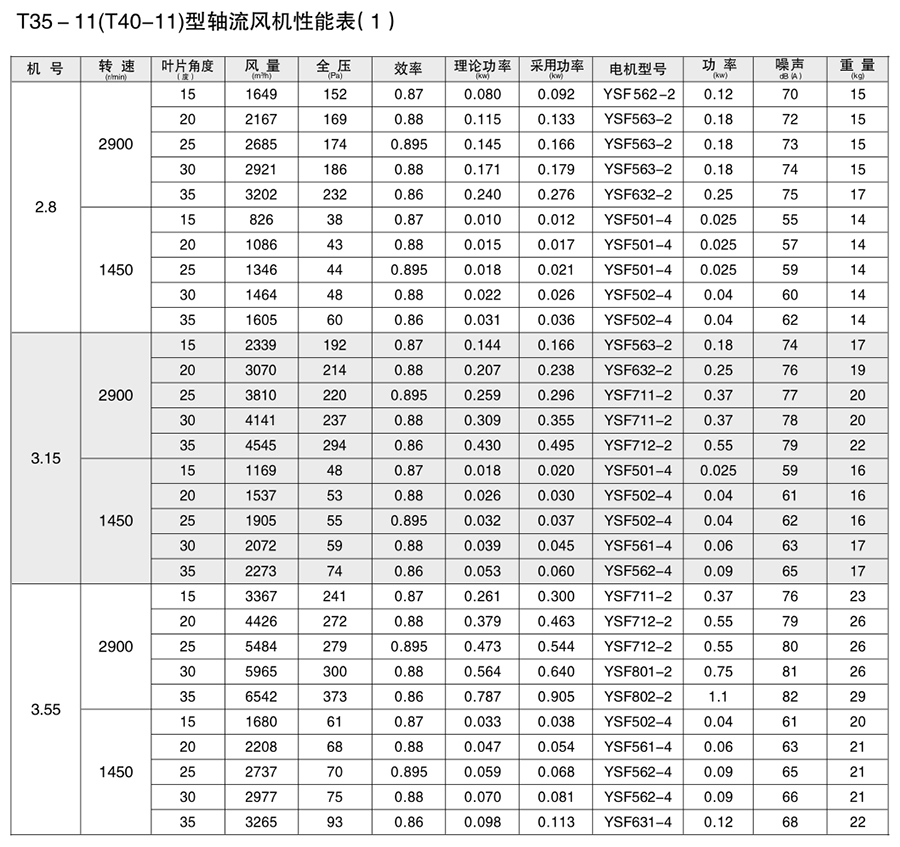

五、風機性能表

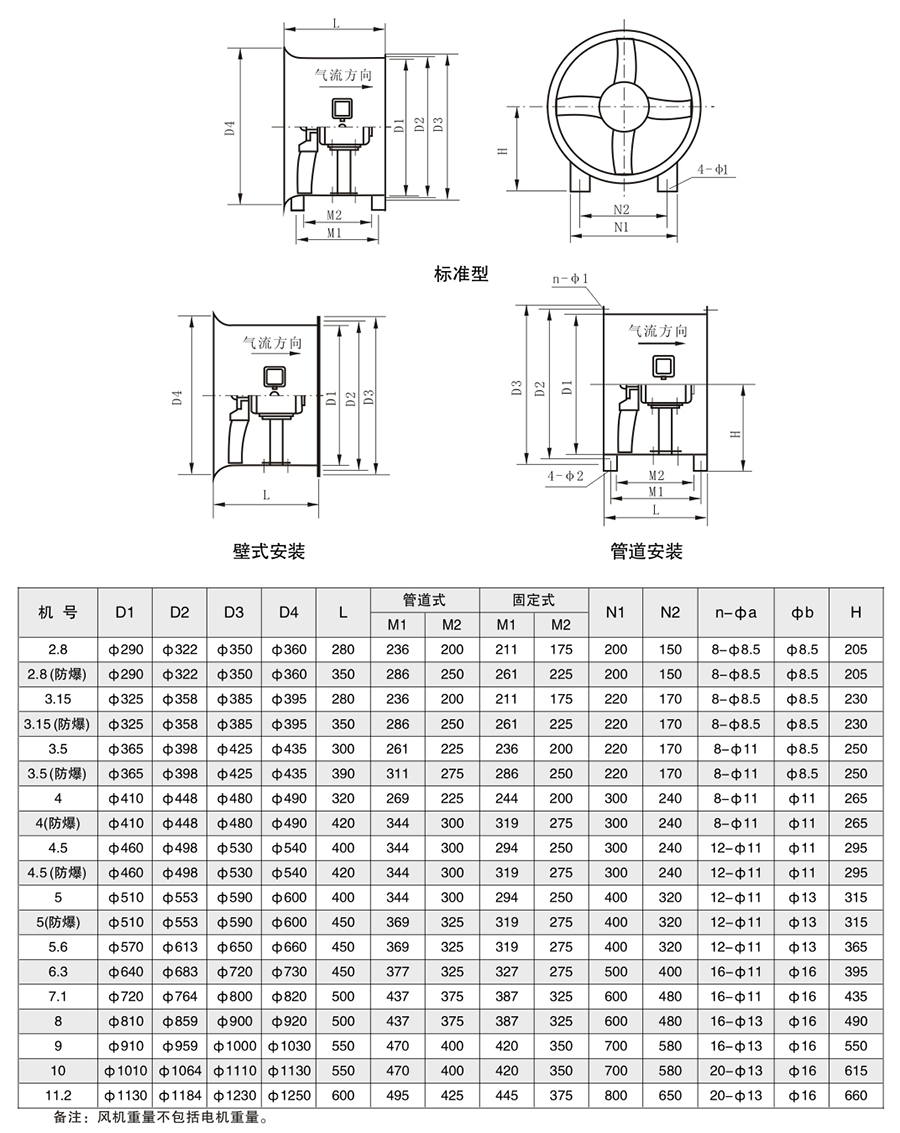

六、T35- 11(T40-11)型軸流風機外形及安裝尺寸
